Delfiniere UniBow RUN

Dall’esperienza maturata con le nostre delfiniere UniBow Compass, nasce la nuova linea UniBow RUN.

Si contraddistingue per il peso estremamente contenuto, una facile installazione  e un l’estetica slanciata e a filo coperta.

Particolarmente indicata per uso in regata su barche di ultima e penultima generazione, è realizzata in un unico blocco di carbonio verniciato a gelcoat bianco (nero optional).

Proposta in un’unica taglia con carico di lavoro max. di 4000kg e in due lunghezze, con musone ancora integrato e ritenuta rigida in acciaio inox o sprovvista di musone ancora e da utilizzare con ritenuta tessile in Dyneema.

L’ancoraggio allo scafo è realizzato sfruttando l’incastro tra una coppia di perni laterali, la prua dello scafo e la ritenuta che, in questa versione, ha una funzione importante e strutturale. La ritenuta può essere in tessile nelle versioni senza musone ancora (venduta come optional) o in acciaio AISI 316 per quelle provviste di musone (di serie).

Per l’installazione di UniBow RUN è necessario che la parte della coperta verso prua, a partire da una  larghezza è di 365mm (S2), sia sgombra da musone ancora, falchette, gallocce, base candelieri, golfari o altre sporgenze escludendo naturalmente la landa dello strallo e l’avvolgifiocco, anche se incassato.

Inviandoci l’apposita scheda compilata, UniBow RUN verrà fornita sagomata e personalizzata per l’installazione sulla vostra barca.

A differenza delle versioni UniBow Compass, UniBow RUN ha una lunghetta fissa che non può essere personalizzata, ma è proposta in due misure differenti UBY40S la più corta e UBY40L quella con sporgenza maggiore.

Indicativamente la sporgenza oltre alla prua può essere considerata di 750mm per la versione corta e 1050mm per quella lunga.

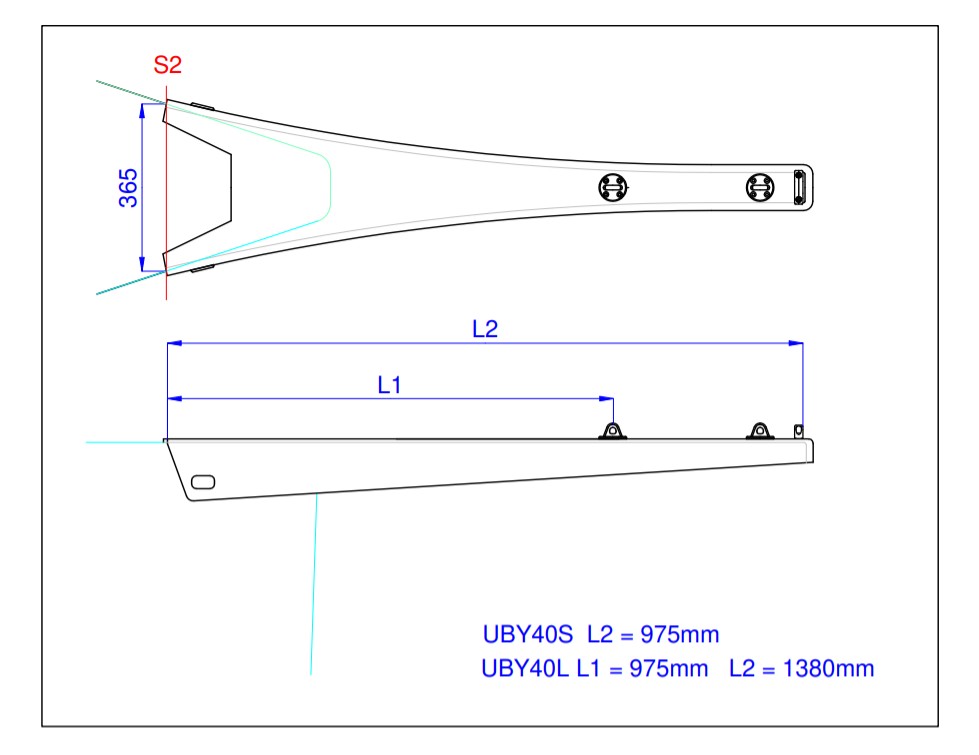

Per determinare la sporgenza reale oltre alla prua occorre misurare la coperta della barca per determinare l’asse S2, ossia dove è larga 365mm e seguire la tabella sottostante.

Caratteristiche tecniche

W/L  max. attacco vele 4000 Kg

Peso ancora max 20 Kg

Diametro Max. catena  10mm

Materiale Carbonio unidirezionale verniciato a Gelcoat

MODELLI UniBow RUN

UBY40S   versione corta senza musone ancora

  • acco per arricavo o code 0
  • Attacco inferioreAttacco doppio per gennaker in punta
  • Attacco per ritenuta in punta
  • Peso 6 kg

UBY40L   versione lunga senza musone ancora

  • Attacco doppio per gennaker in punta
  • Attacco per arricavo o bozzello in punta
  • Attacco inferiore per ritenuta in punta
  • Attacco per Code 0 a metà sporgenza
  • Peso 7 kg

UBY40S-ADX   /    UBY40S-ASX   versione corta con musone ancora sul lato destro o sinistro

  • Attacco doppio per gennaker in punta
  • Attacco per arricavo o code 0
  • Musone ancora Inox
  • Tirante rigido regolabile inox
  • Peso 12 kg

UBY40L-ADX   /   UBY40L-ASX   versione Lunga con musone ancora sul lato destro o sinistro

  • Attacco doppio per gennaker in punta
  • Attacco per arricavo o bozzello in punta
  • Attacco inferiore per ritenuta in punta
  • Attacco per Code 0 a metà sporgenza
  • Musone ancora Inox
  • Tirante rigido regolabile inox
  • Peso 14 kg

Optional

Verniciatura a gelcoat nero lucido

Ritenuta in dynnema con calza, anello alluminio, cimetta dyneema di regolazione e golfare inox

———————————————————————————————————————-

ENGLISH

The new UniBow RUN line is born from the experience gained with our UniBow Compass bowsprit.

It stands out for its extremely low weight, easy installation and a sleek, flush-deck aesthetic.

Particularly suitable for use in racing on boats of the latest and penultimate generation, it is made of a single block of carbon lamination painted with white gelcoat (black optional).

Offered in one size with max. 4000kg W/L and in two lengths, with integrated anchor roller and rigid stainless steel restraint or without  anchor roller and to be used with Dyneema textile restraint.

Fastening to the hull is achieved by exploiting the joint between a pair of lateral pins, the bow of the hull and the tie rod, in this version, has an important and structural function. The tie rod can be in textile in the versions without anchor roller (sold as an option) or in AISI 316 steel for those equipped with anchor roller (standard).

For the installation of UniBow RUN it is necessary that the part of the deck towards the bow, starting from a width is 365mm (S2), is free from anchor roller, toerails, cleats, pad eyes base or other protrusions, naturally excluding the chain plate of the forestay and the furling, even if through-deck.

By sending us the specific completed form, UniBow RUN will be supplied shaped and customized for installation on your boat.

Unlike the UniBow Compass versions, UniBow RUN has a fixed length that cannot be customized, but is offered in two different sizes UBY40S the shorter and UBY40L the one with greater overhang.

Indicatively, the overhang to the bow can be considered as 750mm for the short version and 1050mm for the long one.

To determine the real overhang in addition to the bow, it is necessary to measure the deck of the boat to determine the S2 axis, ie where it is 365mm wide and follow the table below.

Technical features

W / L max. sails attachment 4000 Kg

Anchor weight max 20 Kg

Max. Chain diameter 10mm

Material Unidirectional carbon gelcoat painted

UniBow Run models

UBY40S short version without anchor roller

– Double attachment for gennaker at the tip

– Connection for 2:1  or Code 0

– Lower attachment for textile tie rod

Weight 6 kg

UBY40L long version without anchor roller

– Double attachment for gennaker at the tip

– Attachment for 2:1 or block

– Lower attachment for textile tie rod

– Attack for Code 0 in the middle of the overhang

Weight 7 kg

UBY40S-ADX / UBY40S-ASX short version with anchor roller on the right or left side

– Double attachment for gennaker at the tip

Connection for 2:1  or Code 0

– Stainless steel anchor roller

– Adjustable stainless steel rigid tie rod

Weight 12 kg

UBY40L-ADX / UBY40L-ASX Long version with  anchor roller on the right or left side

– Double attachment for gennaker at the tip

– Attachment for 2:1 or toe block

– Lower attachment for textile tie rod

– Attack for Code 0 in the middle of the overhang

– Stainless steel anchor roller

– Adjustable stainless steel rigid tie rod

Weight 14 kg

Optional

– Glossy black gelcoat painting

– Dynnema tie rod with cover, aluminum ring, dyneema adjustment line and stainless steel eyebolt
